td160鬥式提升機是TD系列鬥式提升機的一種型号，該機型由於應用比較廣泛所以從總型号裏面分離出來解說，TD160鬥式提升機适用於垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料
，如糧食、煤、水泥、碎礦石等，提升高度高40m，其特點爲：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60。C。

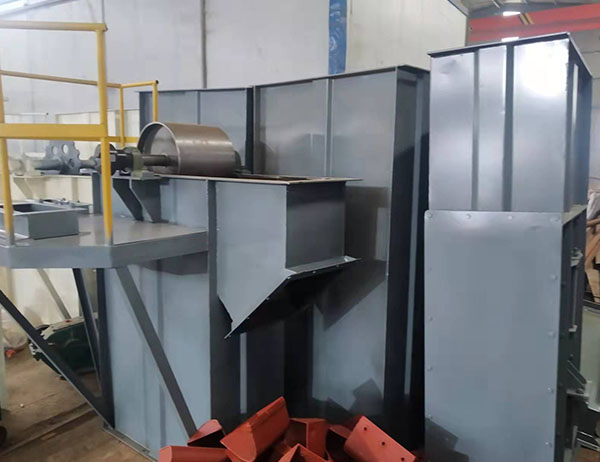

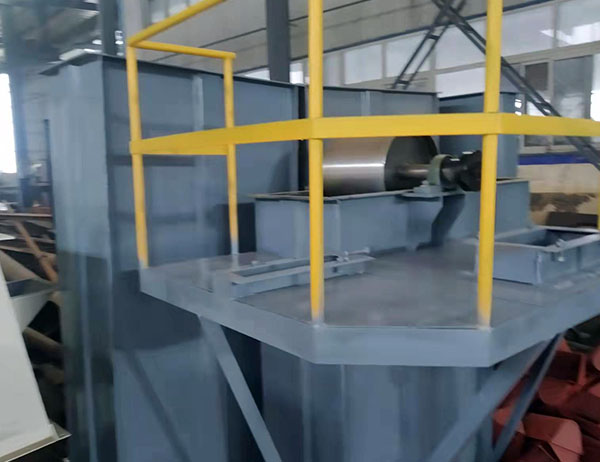

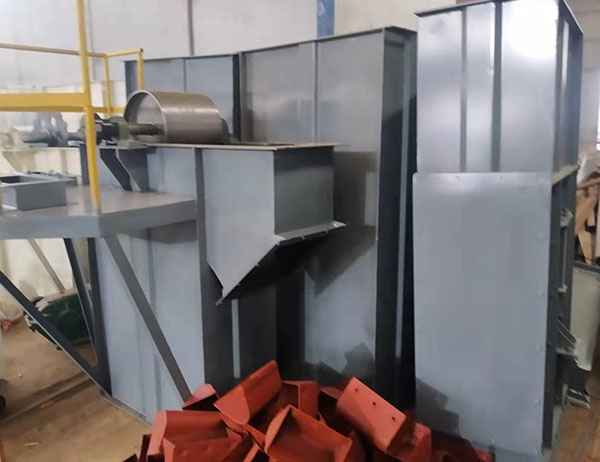

廠家真機

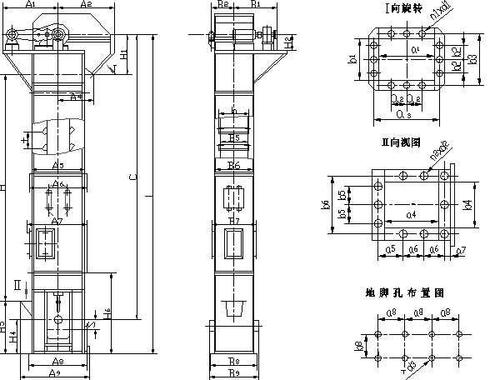

td160鬥式提升機圖紙

詳細參數

TD160型鬥式提升機是帶式提升機中最小的一種型号，從型号可以看出它是採用皮帶等作爲牽引構件，鬥寬160mm的較小型鬥提機，其詳細參數如下：

TD160型鬥式提升機的料鬥有4種，即淺鬥（鬥容0.5L）、弧形鬥（鬥容0.9L）、中深鬥（鬥容1.2L）、深鬥（鬥容1.9L），通常選擇使用中深鬥較多，有其它要求按客戶要求制作。

TD160鬥提機牽引皮帶寬度200mm，鬥寬160mm，因料鬥寬度所限，提升物料最大塊不超過25mm。

TD160帶式鬥提機輸送量因使用的料鬥形式不同而多少不等，帶速一般爲1.4米/秒，使用淺鬥和弧形鬥時，料鬥間距爲280mm，提升量分别爲5.4立方米-0.9立方米/小時；使用中深鬥和深鬥時
，料鬥間距爲350mm，提升量爲9.6立方米-16立方米/小時。

所配電機和減速機因提升高度不同進行配置，一般功率在4kw以上。

TD160型鬥式提升機适用於垂直輸送堆積密度不大於1.5t/m3的粉狀、粒狀、及小塊狀的磨琢性較小的散狀物料，如糧食、煤、水泥、細碎礦石等。鬥式提升機提升高度<40m，其結構簡單，運行平穩，掏取式裝料，離心重力式卸料
，物料溫度不超過60℃（如採用耐熱橡膠帶，溫度不超過200C°。

使用說明書

安裝

1、安裝提升機應首先固定好機座，機座應固定在可靠的基礎上，然後在機座上依次連接機筒，**連接機頭和安裝減速電機。
2、整機安裝校直後，機筒在穿過樓層處必須與樓闆固定，若附著物
，應安設支承機殼的支架，以防止整個機器傾斜和位移。
3、機筒連接允許墊入密封墊，以保證密封。
4、提升機的料鬥按要求安裝在料鬥帶上，裝好料鬥的料鬥帶兩端分别從機頭放入。繞過頭輪和底輪，早操作孔處進行連接。在裝置料鬥帶時。應将底輪調至**位置。
5、校正頭輪軸至水平，並使頭輪軸和尾輪軸位於統一垂直平面内。
6、鬥式提升機爲垂直輸送設備，頭輪、底輪、機筒的中心線應力求在同一鉛垂線上
，其偏差每米長度不超過2毫米，積累偏差不超過8毫米。
7、料鬥裝於提升機内，不應有偏斜造成碰撞機殼現象發生。
8、張緊裝置應保證料鬥帶具有均勻的正常工作所必須的張緊力。
9、當提升機安裝完畢後，應向各潤滑部位加注潤滑油，進行空載試車，空載試車正常後，方可進行負載試車和投入生産。

操作

1、提升機應在空載下啓動，待運轉正常後，方可向提升機進料
，進料應是均勻的。以免機座内被物料堵塞
，若發生堵塞，必須立即停止進料，拉開插闆，清除機座内堵塞物料（嚴禁将手伸進機座内扒料），待料鬥帶運轉正常後再重新進料。
2、停車前，應先停止進料，待物料基本卸空後才能停車。
3、料鬥帶跑偏或打滑可調節機座上的調節絲杆。

維護和保養

爲延長設備使用壽命，保證正常運轉，應對緊固件料鬥等定期進行檢查，發現磨損或變形等機件，應即時修理或更換，並注意保持軸承有良好的潤滑。

常見故障及排除方法

故障	原因	排除方法
皮帶跑偏	機尾座張緊輪未調平	調整張緊絲杆
料鬥撞擊機殼	料鬥帶未張緊	調整張緊絲杆
回流量過大	機頭卸料調節闆位置不正	調整調節闆，使調節闆盡量接進料鬥口部
減速器或軸承溫升過高	内有污物安裝不當	清除污物重新校正安裝
