TH提升機

TH提升機

TH提升機也叫TH系列鬥式提升機，是環鏈鬥式提升機的一種型号，料鬥的承受部件爲鏈條，取代瞭原有皮帶傳動。採用鍛造的環形鏈條作爲牽引構件，在運行過程中採用混合式或重力式卸料。提升高度在4.5米-40m之間，鬥寬從160-1250。

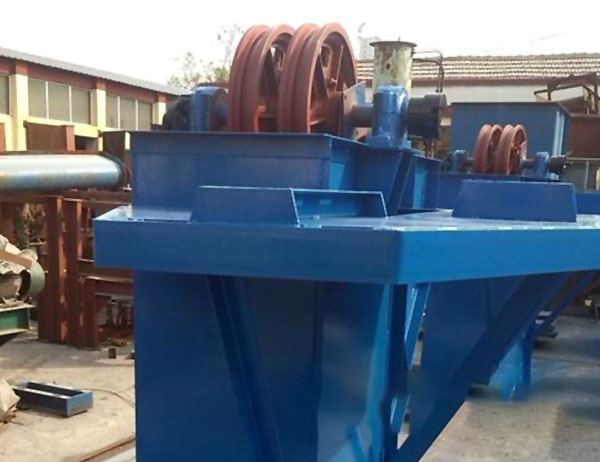

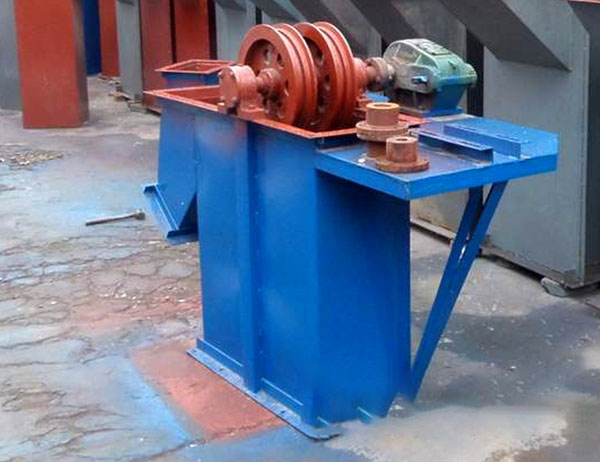

廠家真機

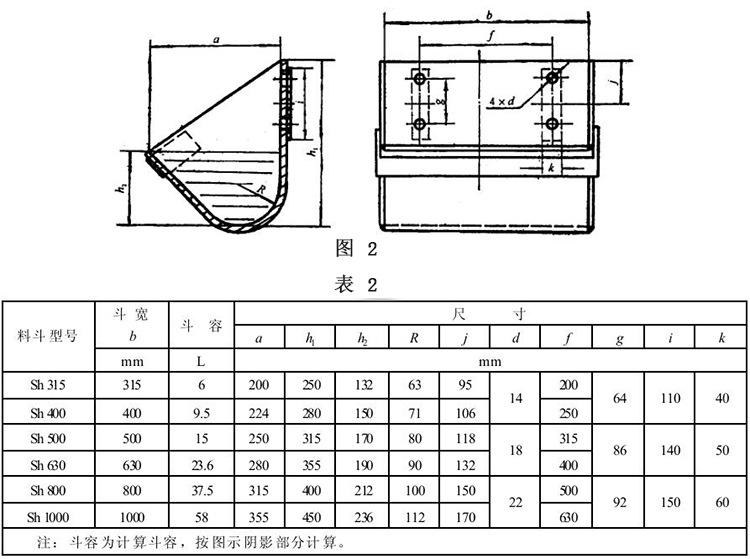

料鬥尺寸圖

上料參數表

型   号		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
料鬥型式		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
輸送能力，m 3 /h		19	30	30	48	35	59	58	94	73	118	114	185	150	240	240	360	360	540
料鬥	料鬥容量	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	鬥距	350		450		512				688				936		936		1001
鏈條	園鋼直徑 x節	φ12X45		φ18X64						φ22X86				φ24X86		φ24X86		φ28X92
	單鏈條破 斷強（KN)	≥170		≥320						≥480				≥560		≥560		≥660
料鬥運動 速度 (m/s)		1.3		1.2		1.4				1.5				1.6		1.6		1.6
傳動鏈輪轉數 (r/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		30.5		28
輸送物料的 最大塊度		20		25		35		40		50		60		75		85		100

跑偏脫鏈原因

1、TH鬥式提升機頭輪和底輪傳動軸安裝不正：th鬥式提升機的頭輪和底輪傳動軸安裝不正主要體現在以下幾個方面
：

  一是頭輪和底輪的傳動軸在同一垂直平面但是不平行；

  二是兩傳動軸都安裝在水平位置且不在同一垂直平面内；

  三是兩傳動軸平行，在同一垂直平面内且不水平。這時，料鬥帶跑偏，特别容易引起料鬥與機筒的碰撞、料鬥帶的撕裂。

  應立即停機，排除故障。做到頭輪和底輪的傳動軸安裝在同一垂直平面内，而且都在水平位置上，整機中心線在1000mm高度上垂直偏差不超過2mm，積累偏差不超過8mm。

2、th鬥式提升機料鬥帶接頭不正：料鬥帶接頭不正是指料鬥帶結合後，料鬥帶邊緣線不在同一直線上。

3、工作時，料鬥帶一邊緊一邊松，使料鬥帶向緊邊側向移動，産生跑偏
，造成料鬥盛料不充分，卸料不徹底，回料增多，生産率下降，嚴重時造成料鬥帶卡邊
、撕裂。這時應停機，修正接頭並接好。
