滾筒落砂機

滾筒落砂機介紹

鑄造行業除去鑄造件表面的的砂回收再利用，是很難的一件事情，針對該項滾筒落砂機問世，有利於舊砂從鑄件表面震落和将大砂團潰散，提高落砂效果。

滾筒落砂機滾筒由前滾筒體、初落砂段、後滾筒體、終落砂段構成，由於增設瞭初落砂段，可使與鑄件一起喂入滾筒的舊砂在初落砂段先分離去一部分，所以可增加鑄件在随後過程中的碰撞機會，有利於舊砂從鑄件表面震落和将大砂團潰散，提高落砂效果。

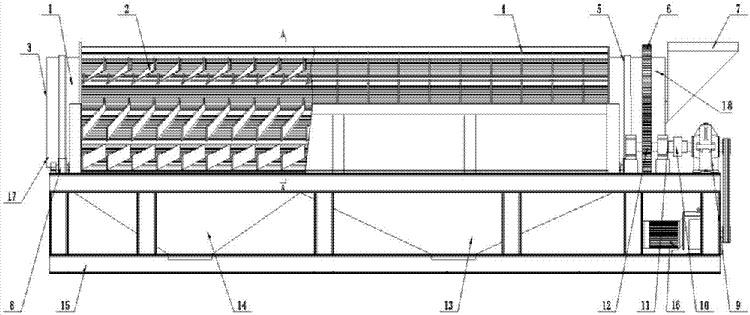

滾筒落砂機主要包括滾筒體、單道落砂段、落砂段罩殼、支承架、傳動機構、螺旋導闆、進料口和鑄件出口等部分，由於喂入進料口的鑄件與砂之比通常要在13以上，所以有大量的散砂、砂團伴随著鑄件一起在滾筒體内翻滾，鑄件與鑄件、鑄件與滾筒體内壁碰撞機會甚少，影響砂從鑄件表面震落，且鑄件對大砂團的沖撞機會亦很少，不利於将大砂團潰散，落砂效果差，鑄件出口處仍有較多的舊砂與鑄件一起出來。另外，由於在滾筒體上僅有單道落砂段，所以在單道落砂段上的吸塵抽風口即使配以較大功率的抽風機，亦難滿足除塵、舊砂冷卻的要求。

滾筒落砂機原理

滾筒落砂機是由自由振動和強迫振動疊加起來的運動，載荷大小能使振幅發生變化。載荷過大
，振幅急劇減小，落砂效率降低；載荷過小，振動太大，損壞砂箱和設備。爲此在這類落砂機上面要加裝固定支架，構成慣性沖擊式落砂機。落砂時，鑄型放在支架上，鑄型底面和落砂栅床留有間隙，通過栅床振動撞擊鑄型底面，使鑄件和型砂分離。由於鑄型不是直接放在落砂栅床上，鑄型重量的變化對落砂機振幅的影響相對地減小瞭。對於無箱鑄型的中小型鑄件，還可採用滾筒式落砂機，一般都安裝在中小型鑄件無箱造型生産線上，除落砂外，兼有熱砂冷卻、舊砂篩分
、隔聲隔熱和除塵等作用。

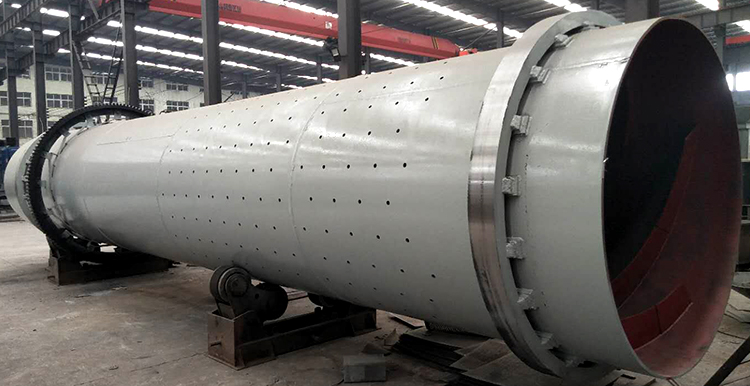

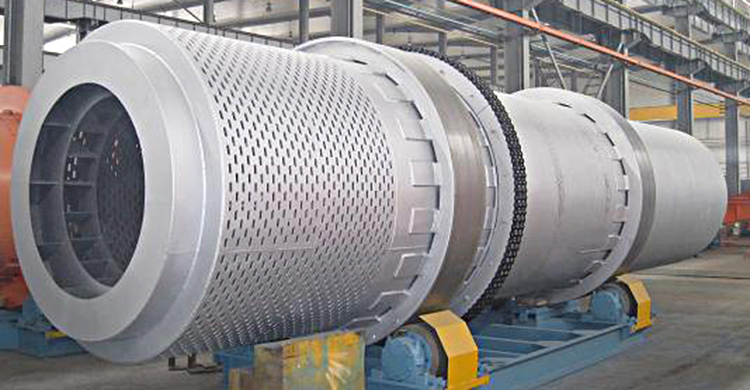

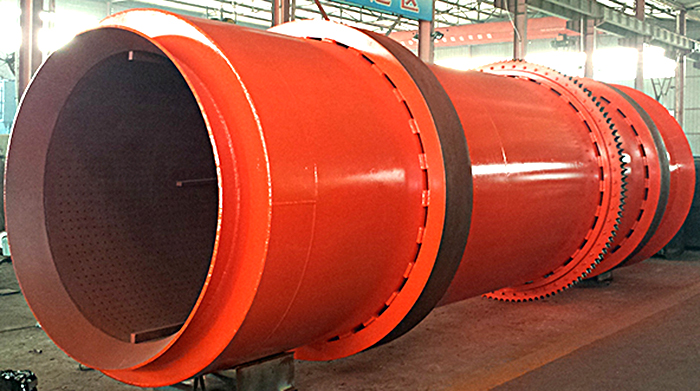

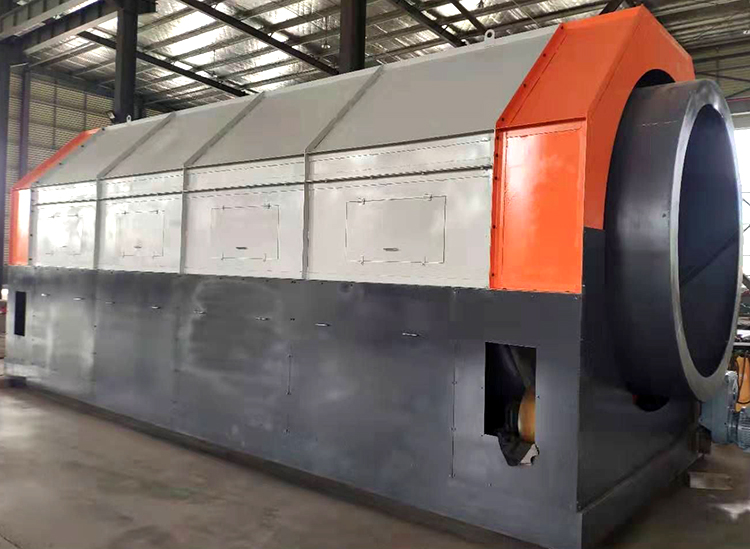

真機照片

滾筒式與振動式的區别

滾筒落砂機是通過滾筒的轉動，鑄件在裏面程不規則翻動碰撞，振掉上面沾的砂礫
，回收在利用，運動過程中，回收砂礫在利用、

振動落砂機則是通過振動電機或者激振器的振動來提供頻率較高，可以有效的增加鑄件的碰撞頻率，落沙效果更好，同樣産量的相對成本會高一些。

廠家叮囑

1、滾筒落砂機各部件安裝完，檢查合格後，可進行試運轉。試運轉前，應詳細檢查各部件按圖紙所示安裝正確，各緊固件牢靠，篩體周圍是否有妨礙滾筒篩運行的障礙物；

2、将長方形檢修門處於打開位置，並通過手動盤車旋轉篩分筒，觀察梳型清篩機構有無犯卡、磨擦現象，若有則可通過調整螺栓進行調整；
3、檢查各軸承座、變速箱應潤滑良好，變速箱油位應适當；
4、電源接頭應牢固可靠，絕緣良好，接地正確。
