螺旋輸送機

螺旋輸送機簡介

      螺旋輸送機也叫螺旋絞龍，是一種利用葉片旋轉推動物料輸送機設備，用於顆粒或粉狀物料的水平輸送、傾斜輸送、垂直輸送等形式。輸送距離根據機形不同而不同，一般從2米到70米。

      螺旋輸送機是把一根螺旋彈簧裝在塑膠管内，彈簧直接由電動機驅動，在塑膠管内高速旋轉。採用螺旋彈簧輸送原理
，當料鬥需要上料時，啓動電動機帶動彈簧旋轉，原料被彈簧螺旋帶動移動
，塑膠管入口端對準料鬥處開有一排料口，移動至排料口處的原料被彈簧旋轉的離心力抛出排料口，進入料鬥。此種上料裝置結構簡單，操作和維修都很方便，适合於粒料和粉料的輸送。螺旋輸送機旋轉軸的旋向，決定瞭物料的輸送方向，但一般螺旋輸送機在設計時都是按照單項輸送來設計旋轉鋼絲的。
      螺旋輸送機在輸送形式上分爲有軸螺旋輸送機和無軸螺旋輸送機兩種，在外型上分爲U型螺旋輸送機和管式螺旋輸送機。

工作原理視頻

螺旋輸送機工作原理視頻

  當螺旋軸轉動時，由於物料的重力及其與槽體壁所産生的摩擦力，使物料隻能在葉片的推送下沿著輸送機的槽底向前移動，其情況好像不能旋轉的螺母沿著旋轉的螺杆作平移運動一樣。物料在中間軸承的運移，則是依靠後面前進著的物料的推力。所以，物料在輸送機中的運送，完全是一種滑移運動。爲瞭使螺旋軸處於較爲有利的受拉狀态，一般都将驅動裝置和卸料口安放在輸送機的同一端，而把進料口盡量放在另一端的尾部附近。 旋轉的螺旋葉片将物料推移而進行輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以随物料給螺旋的軸向反力，在機長較長時，應加中間吊挂軸承。
  螺旋輸送機的工作原理是旋轉的螺旋葉片将物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以随物料給螺旋的軸向反力，在機長較長時，應加中間吊挂軸承。

螺旋輸送機結構圖紙

螺旋輸送機部件組裝圖

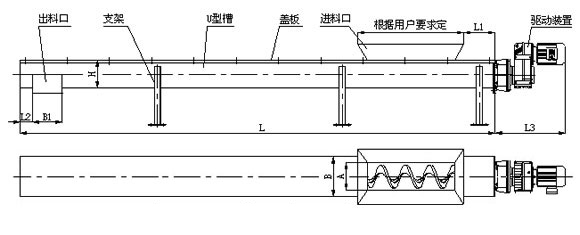

U型螺旋輸送機結構圖紙

螺旋機本體由頭部軸承、尾部軸承、懸挂軸承、螺旋、機殼、蓋闆及底座等組成
。
驅動裝置由電動機、減速器、聯軸器及底座所組成。

螺旋輸送機圖片

不鏽鋼U型螺旋輸送機圖片

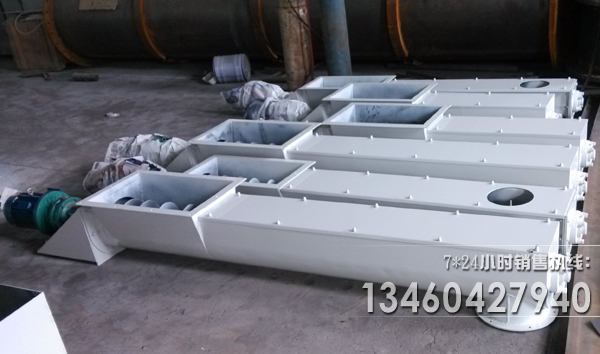

U型螺旋輸送機圖片

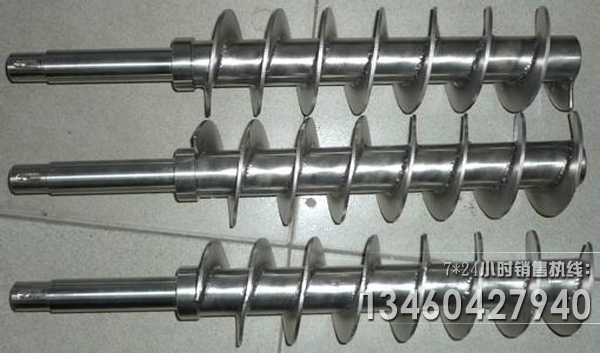

不鏽鋼螺旋輸送機軸及葉片圖片

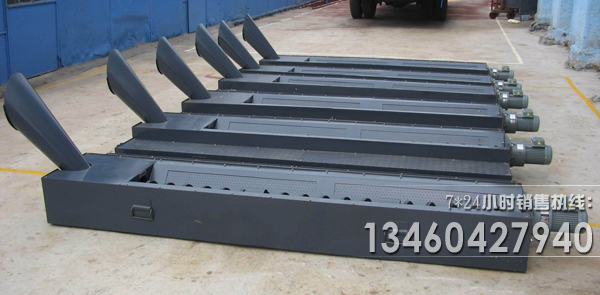

過濾式螺旋輸送機圖片

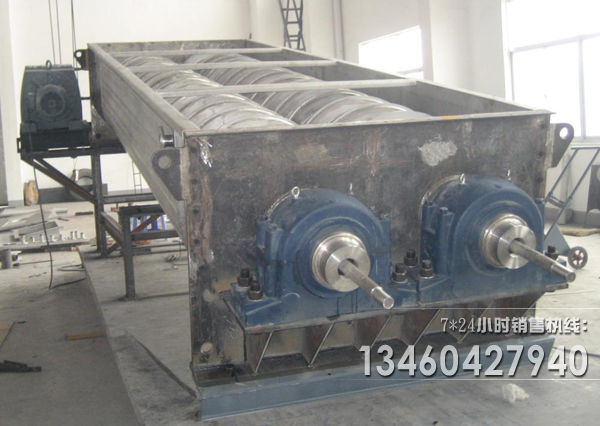

加厚葉片螺旋輸送機圖片

水冷降溫螺旋輸送機圖片

規格型号參數

螺旋輸送機技術參數：

規  格		主要技術性能	驅動裝置	驅動裝置				重量 （kg）
直徑	長度 （m）	産量 （水泥） t/h	轉速 min-1	減速機		電動機
				型号	速比	型号	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

使用廠家日常維護管理
螺旋輸送機在使用過程中，一定要注意日常的保養維護，這樣才會最大程度地跟沙子烘幹機配合好，保證生産量及效率，也使設備的使用壽命延長。
(1)應定時向軸承、齒輪和鏈條等傳動件加潤滑油。
(2)箱送機停用後，應檢查螺旋葉片磨損情況，磨損嚴重時補焊。
(3)輸送量不可過載，否則物料排不出，引起螺旋軸彎曲和箱體漲壞。
(4)輸送的介質沮度較高時，應注意箱體的伸縮變化是否自由而無卡著的地方，若有抓緊解決。
(5)輸送機在運轉中，發出的噪聲刺耳時，應打蓋檢查，排除故障。
