疊層篩

疊層篩介紹

疊層篩有兩種形式，電磁振動和電機振動，電磁振動也稱電磁高頻振動篩、電機振動也叫德瑞克篩，是高頻率
、低振幅對物料脫水分級的設備，振動強度大/頻率高/重量輕/運轉平穩可靠/積處理量大，适合於細粒煤的分級脫水和煤泥回收。
疊層篩採用高振頻設計，可用於鐵礦、鉛鋅礦、錫礦、鎢礦等黑色、有色金屬礦選礦廠閉路磨礦分級工藝，與旋流器組合分級，分級效率高，可顯著降低磨機循環負荷和過磨，提高選礦回收率。可用於選煤廠，與旋流器、FBSTM粗煤泥複式流化分選機或LXA煤用螺旋分選機組合分選粗煤泥。用於長石、石英、高嶺土等非金屬礦選礦廠的分級、脫泥
、脫水等工藝。

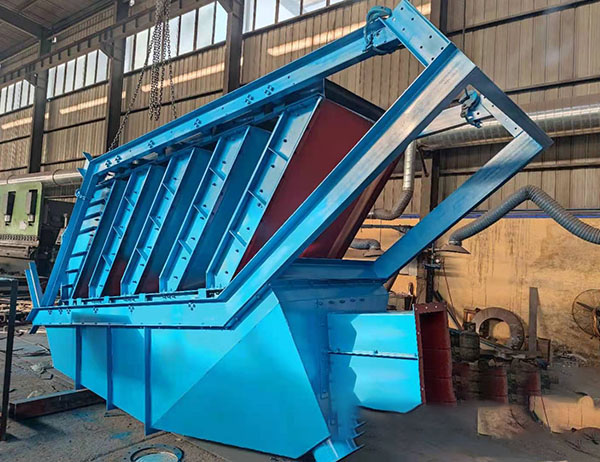

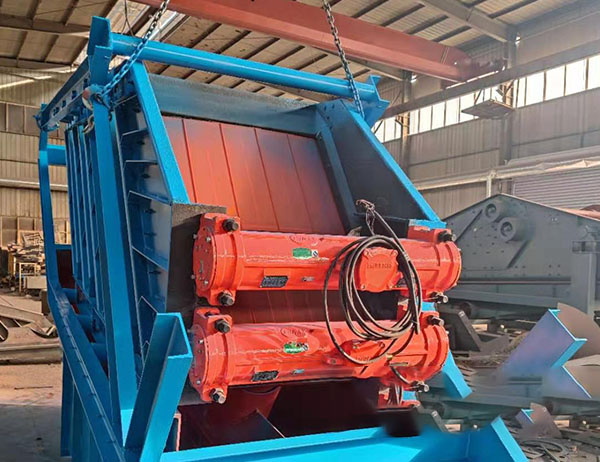

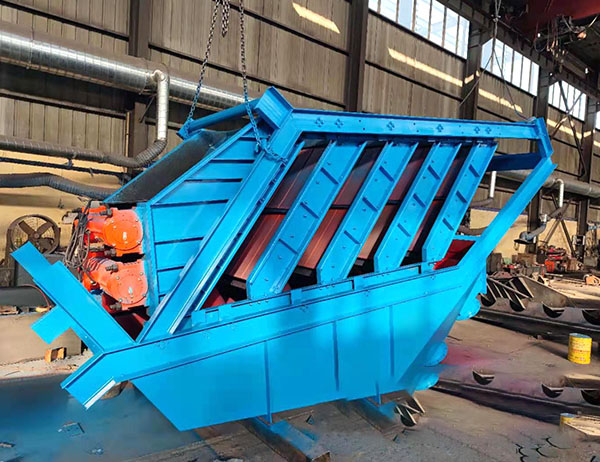

電機高頻疊層篩

型 号	振動頻率 次/min	分離粒度 mm	生産能力 t/台.h	電機功率 KW	篩分面積 ㎡	外形尺寸mm 長×寬×高	備 注
HGZS-12-1207Z	1405	0.074~6.0	6~30	1.8	3.44	3790×1924×3279	兩路再造漿
HGZS-33-1007Z	1405/1500	0.074~6.0	30~120	3.60	4.41	4050×1659×3715	三疊層再造漿
HGZS-44-1007Z	1405/1500	0.074~6.0	40~150	4.50	5.88	5019×1659×3574	四疊層再造漿
HGZS-55-1007Z	1405/1500	0.074~6.0	50~200	4.50	7.45	5640×1659×4427	五疊層再造漿
HGZS-55-1207Z	1405/1500	0.074~6.0	80~220	4.80	8.88	5813×1803×4325	五疊層再造漿
HGZS-55-1207ZⅡ	1405	0.074~6.0	80~250	7.20	13.2	6747×1852×5541	五疊層兩段再造漿

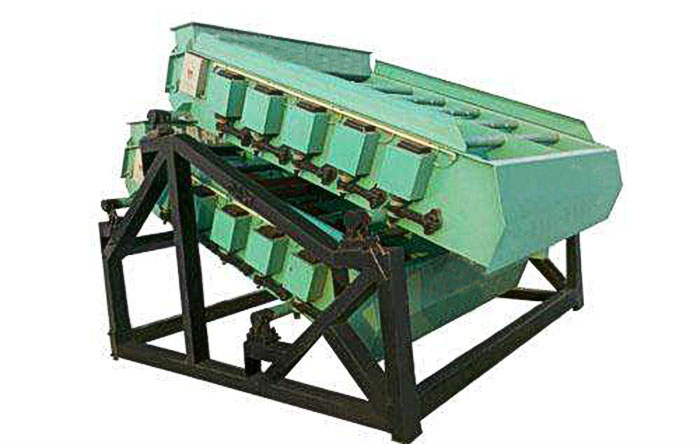

電磁高頻疊層篩

電磁高頻疊層篩

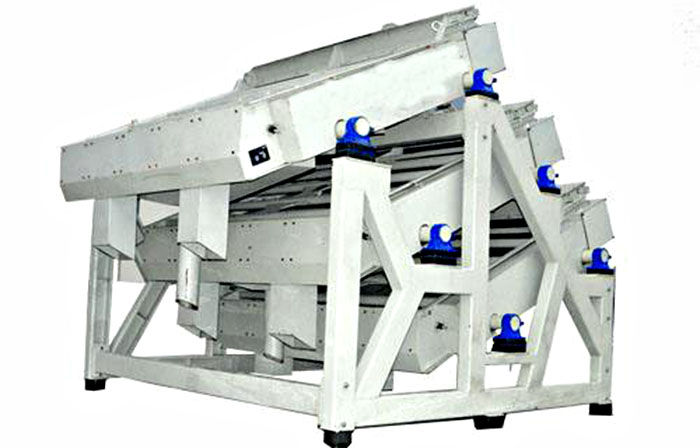

電磁高頻疊層篩

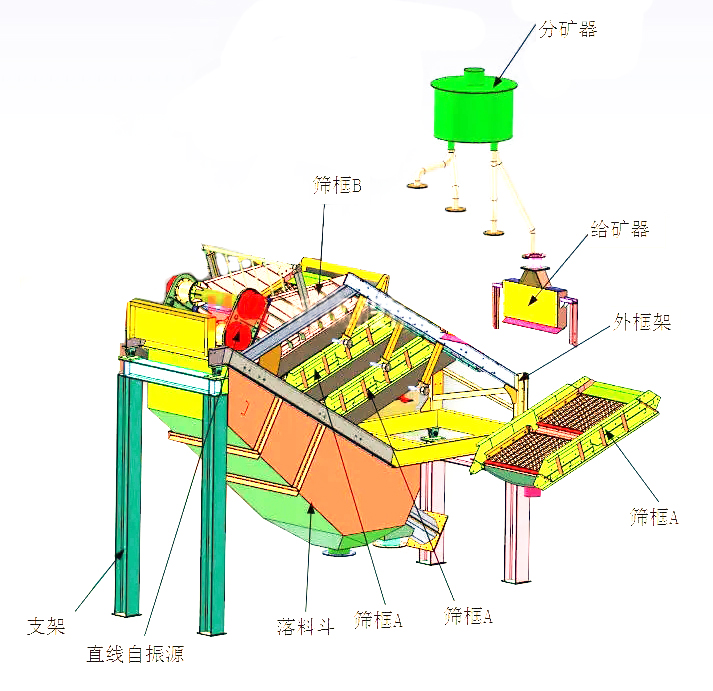

結構組成圖

高頻細篩優缺點

1、更大的篩分面積
疊層高頻振動細篩由5層篩框組成，每層篩框布置2張篩網，共10張篩網，因此篩分面積是原有普通高頻振動篩的2倍。
2、占地面積小
疊層高頻振動細篩採用相當緊湊的整體布置，相對於普通高頻振動篩具有兩倍的篩分面積，同時設備占地面積小。
3、節省基建費用
由於具有更小的占地面積，疊層高頻振動細篩代替2台普通高頻振動篩，基礎設施建設減少一半，礦漿管道布置減少一半，還能降低現場管理強度與人工維護量。
4、振動體優化
篩機採用模塊化設計，振動體由5層篩框組成，篩框材質爲優質不鏽鋼，大大減輕振動體重量，進一步優化篩機振動。
5、減震優化
疊層高頻振動細篩打破原有減震方式，採用垂直支撐複合彈簧，上下運動減震，效果更佳。
6、設備能耗低
通過減輕振動體重量與優化減震，高頻振動細篩的能耗得到大幅降低，原普通高頻振動篩能耗爲2*4.5kw，該篩機能耗爲2*3.7kw，更加節能環保。
7、更高的篩分質效率
疊層高頻振動細篩具有1台普通高頻振動篩1.7~1.9倍的處理能力，在篩分量效率相同的情況下，疊層高頻振動細篩的質效率能提高5%左右。
8、通用互換性配件
除給礦器外，疊層高頻振動細篩的其他配件與普通高頻振動篩具有很好的通用互換性，篩面篩網規格尺寸完全一緻。
9、良好的适用性
疊層高頻振動細篩相比普通高頻振動篩在安裝上，僅高度高1.2m、寬0.2m，但長度更小；若具有合适的高度，在現場安裝原有普通篩的面積上即可安裝1台疊層高頻振動細篩；如果高度不夠，建議疊層高頻振動細篩，與層篩的安裝尺寸一緻，但具有1.6倍的篩分面積。重疊式高頻振動篩适用於新建選廠與技改選廠，有良好的适用性。
