圓筒回轉篩

圓筒回轉篩簡介

      圓筒回轉篩分機适合於幹法生産機制砂
，也可用於顆粒狀的濕物料篩分。它是由若幹個圓型狀篩網組成所以也叫圓筒篩。整體與地平面成傾斜狀态，外部被密封隔離罩所密封，以防止污染環境。
      圓筒篩根據不同分級要求，其分級級數一般從細到粗爲1-4節，物料從細到粗分别從節到後一節篩網篩出，大於後一節篩網孔的物料從出料口排出。

    圓筒篩在使用過程中，運轉緩慢均勻，沖擊振動很小
、工作平穩、其安裝簡單，有時甚至不需要專門的基礎。可以直接放置於平整的地面或樓闆上及料倉下。該機易於密閉收塵、維修量小、維修簡單
、使用壽命長。是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。

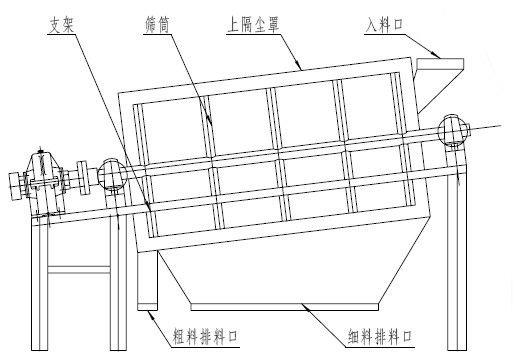

結構圖紙及參數

圓筒回轉篩分機是由圓形或六角形圓筒、機架、漏鬥、減速器、驅動電動機及輔助結構等部分組成。需分級的物料由造粒機送入回轉篩進料口，經内篩筒螺旋推送進入後，在旋轉過程中通過内、外篩的篩選，可将半成品分爲标準顆粒、大顆粒、細顆粒三個級别，實現各種顆粒分級
。

項目參數型号	SH1530	SH1224
滾筒直徑mm	1500	1250
滾筒長度mm	3000	2400
處理能力t/h	180-300	100-180
旋轉速度rpm	15	15
電機功率kw	11	7.5
出料粒度mm	10-13	10-13

SH型回轉篩魏複混肥專用篩，可四級篩分，其中成品區有兩個區段。SH型回轉篩自帶料倉，料倉下部有扇形閘門，粗料段有溜槽可以将粗料直接送到運輸機械，便於工藝布置，用戶如要求成品區隻設一個區段，即三級回轉篩，應在訂貨時說明。

 SH型系列回轉篩型号說明:
 Z H F 1-5 3-0
┬ ┬ ┬ ┬ ┬
│ │ │ │ │ 
│ │ │ │ └────────── 有效長度分類
│ │ │ │
│ │ │ └───────────- 有效直徑分類
│ │ │
│ │ └───────────── 帶分級
│ │ 
│ └──────────────- 回轉式
│
└──────────────── 篩分設備

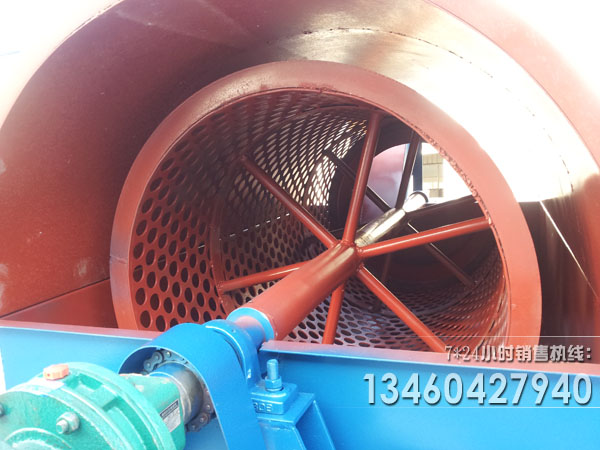

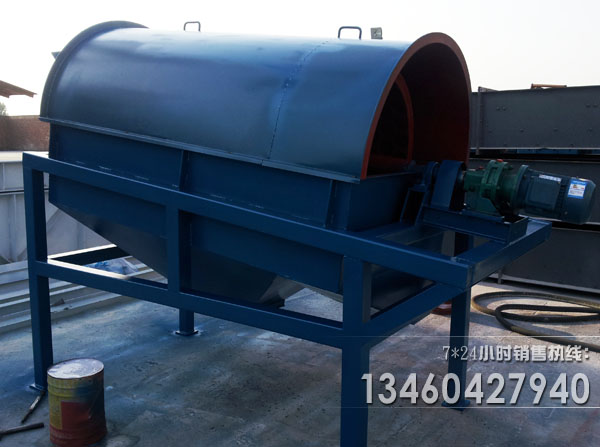

圓筒篩真機圖片

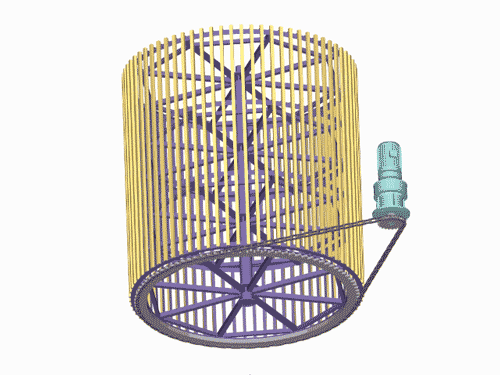

原理及作用

與振動篩比較

1、篩分方式不同
2、外形和結構不同
3、工作原理不同
4、分類不同
5、産量和适用場合不同
6、篩分精度不同
7、堵料情況不同
