煤粉篩

煤粉篩簡介

煤粉篩是一種以振動電機爲動力源的篩分機。是按照高爐噴煤工藝對煤粉篩分的特殊要求而專用的振動篩，主要是爲瞭杜絕木屑，纖維等雜物進入煤粉倉，從而確保瞭煤粉在管路中濃相輸送的正常進行。煤粉振動篩（煤粉篩）具有篩分效果好，工作安全可靠、密封性能好、對基礎的動負小等特點。

煤粉篩設置二次隔振系統，煤粉篩運行時傳給基礎(chǔ)的動負荷小，可以安裝在樓闆上。篩面爲平頂式不鏽鋼絲編(biān)織篩網，用勾闆拉緊。

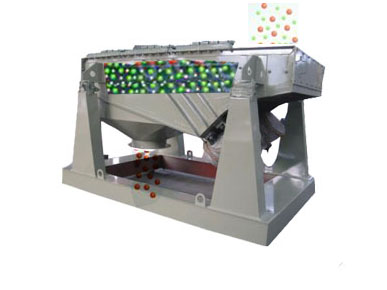

煤粉篩應用原理

煤粉篩由振動電機1.篩體2.一次減振簧3.一次減振4.二次減振簧5.底闆組成。依靠相同的兩台振動電機反方向自同步旋轉，使篩體沿激振力方向做周期性往複運動，迫使物料在篩面上做連續抛物運動，煤粉迅速松散透篩，木屑與纖維等雜物留在篩網上部，定期由人工消理。
技術參數：

參數		型号
		TZSM-50-140	TZSM-70-200	TZSM-90-240	TZSM-140-300
篩面規格（mm）		500×1400	700×2000	900×2400	1400×3000
篩面傾角（°）		0°-10°	0°-10°	0°-10°	0°-10°
篩孔尺寸（mm）		2×2	4×4	5×5	3×3
振幅（mm）		5-7	6-8	5-7	6-8
處理量（t/h）		7-10	10-30	10-65	50
振動電機	型号	J20-10-6	J20-20-6	J20-50-6	J20-50-6
	功率（Kw）	2×0.75	2×1.5	2×2.2	2×3.0
	轉速(r/min)	960	960	960	960
外形尺寸    (長×寬×高)		1535×1232×1229	2202×1802×1229	4019×2320×1895	3300×2200×1395

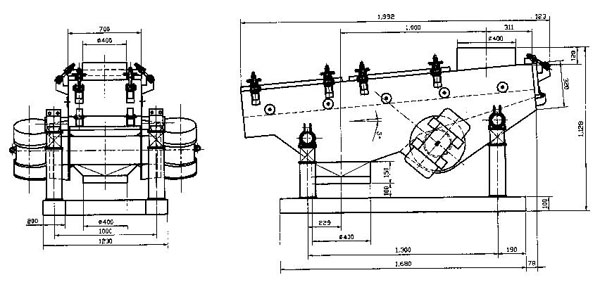

煤粉篩結構圖紙

  煤粉篩由篩箱、密封罩
、振動電機、二次隔振系統、底架等組成。篩箱依靠兩台相同的振動電機作反方向自同步旋轉，使整個參振部件做直線振動。煤粉從入料口落入篩箱後，迅速松散、透篩、木屑、纖維等雜物留在篩網上部，定期由人工清理。煤粉篩採用高性能的振動電機激振，調整振動電機激振力的大小，可以改變篩機振動的振幅大小。篩機設置二次隔振系統，煤粉篩運行時傳給基礎的動負荷小，可以安裝在樓闆上。篩面爲平頂式不鏽鋼絲編織篩網，用勾闆拉緊。

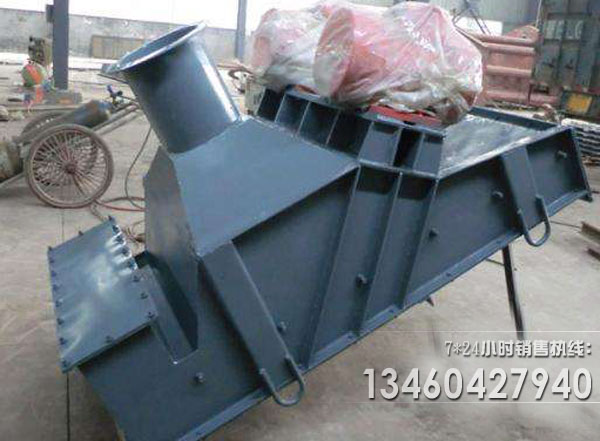

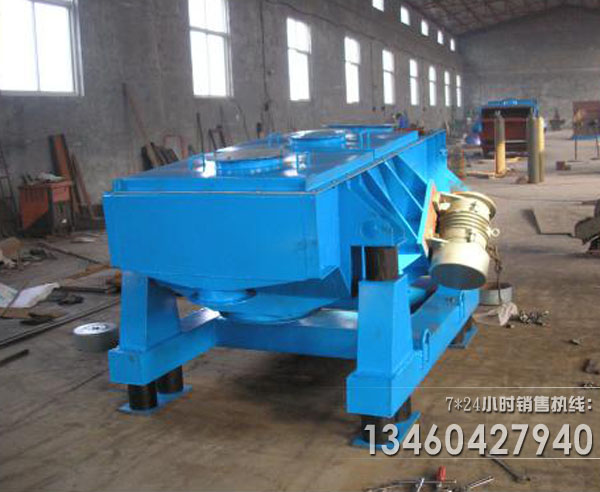

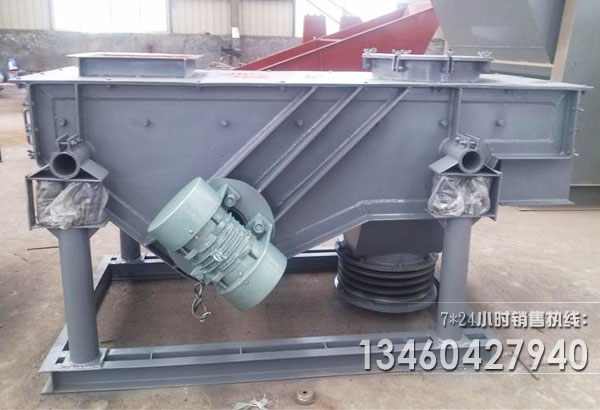

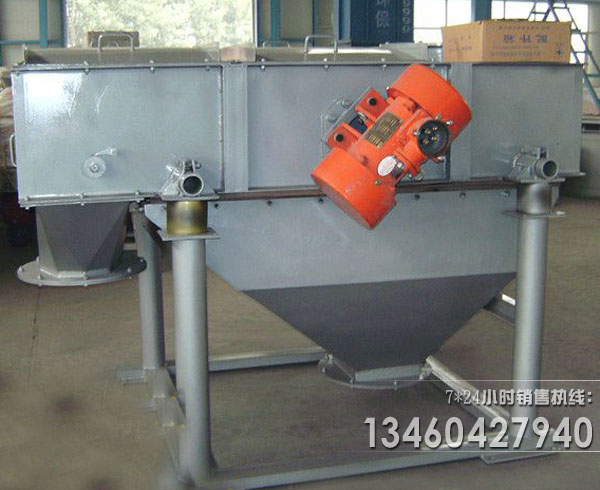

煤粉篩圖片

試驗方法及報告表

煤粉篩分試驗方法

1．幹洗篩分

把煤樣在溫度不高於75℃的恒溫箱内烘幹，取出冷卻至空氣幹燥狀态後，縮分稱取至少200g，然後把标準篩按篩孔由大到小的次序排好，套上篩座，把稱好的煤樣倒入最上層篩内，蓋上蓋，放到振篩機上(或人工篩)進行篩分。篩分完畢後，逐級稱量並記錄質量，把各粒級産物縮制成化驗用煤樣。

2．濕法篩分

煤樣的制取和幹法篩分相同，然後取搪瓷盆或塑料盆4～5個，盆裏盛水的高度約爲篩子高度的1/3，在第一個盆内放人該次篩分中孔徑最小的篩子，把煤樣倒入燒杯内，加入少量清水，用玻璃棒充分攪拌使煤樣完全濕潤，然後倒入篩子内，用洗瓶沖洗淨燒杯和玻璃棒上所黏附的煤粒。如煤樣質量較大，可分幾次進行篩分。将盛煤樣的篩子在水中輕輕搖動進行篩分，在第一盆水中盡量篩淨，然後再把篩子放入第二盆水中，依次篩分直至水清爲止。

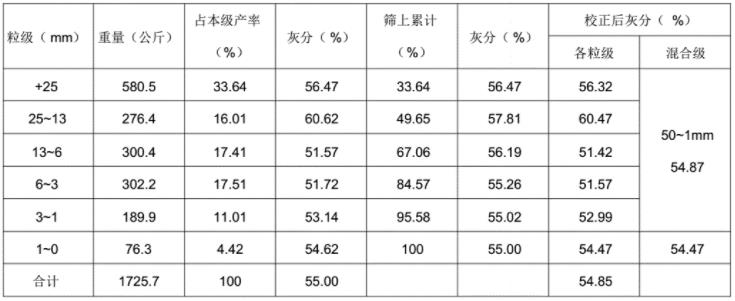

篩分安全試驗報告表樣本
