平面回轉篩介紹

      平面回轉篩是引進國外技術，針對尿素粘性比較大的特性而研發的一種新型篩機，所以也叫平面回轉尿素篩分機，可應用於糧食、食 品、化工、制糖、陶粒、採礦、醫藥、冶金、建材、礦山、造紙等多個行業，對吸濕性性強、粘性大、易堵孔和粘網的物料。模仿人工篩分的效果
，處理量大，篩分效率高。
全有平面回轉篩特點：
1. 結構緊湊，外形整齊，美觀
2. 工作穩定可靠，操作維修方便
3. 該機運用特殊的平衡方式（設有偏心平衡塊）使篩體篩分過程中各個方向的慣性力都能夠完全平衡，因而振動小，噪聲低，運轉平穩。
4. 該機融合瞭圓運動，橢圓運動以及往複直線運動的優點，並設計瞭篩面清理裝置，因而産量大，篩分效率高
，動耗小。
5. 主要部件使用機械折彎，鉚接，焊接。密封性良好。
6. 傳動裝置：採用皮帶傳動。傳動平穩，可靠，噪音小，安裝維修方便。

平面回轉篩工作視頻

工作原理視頻及參數

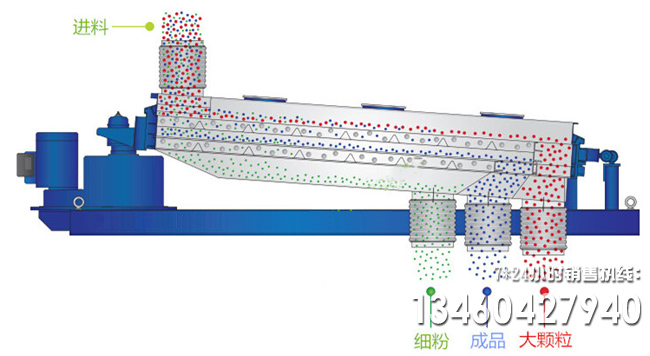

     平面回轉篩傾角爲5~10°的篩體由傳動裝置驅動。物料運動軌迹在進料端爲水平圓周運動，在長度方向逐漸變成橢圓運動，最後在出料端轉變成近似往複直線運動。  通過進料口喂入的物料，在平面回轉篩體運動作用下，均勻的分布在整個篩網上，並産生自動分級，從而使料層下粒度較小的物料迅速過篩，而上面粒度相對較大的物料則向出料端運動。在移動過程中，由於沒有攪拌和垂直跳動，因而其中較小的顆粒緊貼篩面，随時可以過篩。
      出料端篩體的運動爲近似往複直線運動，是篩理作用逐漸減弱。從而使大於篩孔尺寸的顆粒迅速向出口方向移動，直到排出機外，完成物料的整個篩分。在篩理過程中，不斷跳動的彈性跳動小球，有效地防止物料堵塞篩孔，保證瞭篩理的高效率。平衡塊使篩體在運動的過程中各個方向的慣性力都得以平衡，從而保證瞭篩體運動的平穩性

結構CAD圖紙

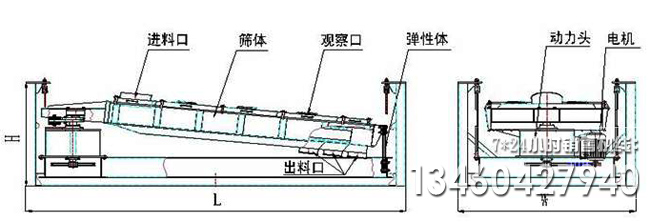

平面回轉篩結構部件圖紙

1、進料裝置的設計  進料裝置由進料管、軟布套筒和進料箱組成
。進料管内設有錐形圓筒，可改變物料落點的位置，引導物料落入進料箱的中心部位；進料箱内固定有分料闆，可以伸縮調節，以使物料沿篩面寬度均勻分布。
2、篩格的設計  篩格由篩格框架、篩闆框架、篩闆等組成。篩體内部分别安裝上前篩格和後兩個篩格，大於篩闆上孔尺寸的物料流在篩格上，而小於篩孔尺寸的物料則通過篩孔到達篩格下面，提高瞭物料篩分精度。
3、出料機構的設計  出料箱由箱體、大雜出料鬥、小雜出料鬥、物料出料鬥等組成，可以做到分級出料，提高瞭工作效率。

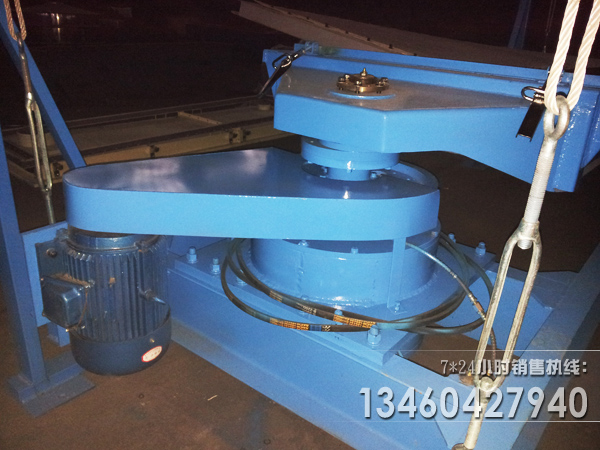

4、驅動裝置的設計  振動電機安裝子啊篩體前部，傳動裝置包括電動機、塔形V帶輪、V膠帶及兩塊扇形偏重等組成。可以通過改變V帶在塔輪上的位置可以改變篩體的轉速。調節偏心塊改變激振力。

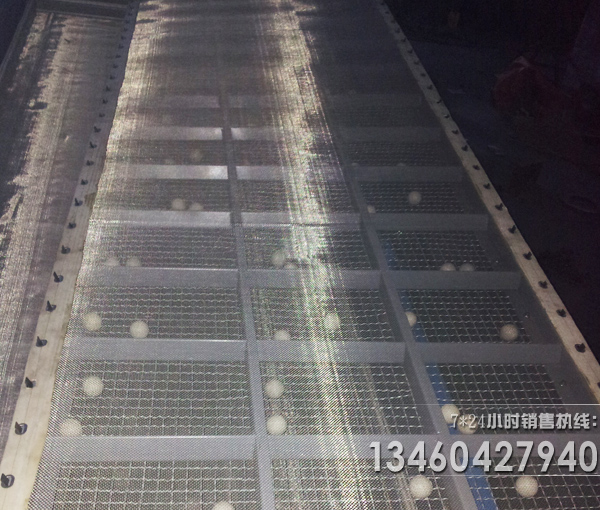

5、篩體的設計  篩體由鋼闆焊接及螺栓連接而成，内裝有兩層抽屜式篩格，篩面採用橡皮球清理，既能夠做到分級篩料和儲存，同時還能夠清理篩網，減少堵塞。

1536平面回轉篩試機視頻

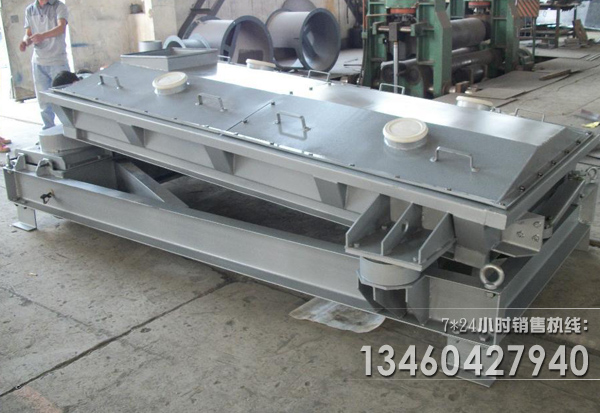

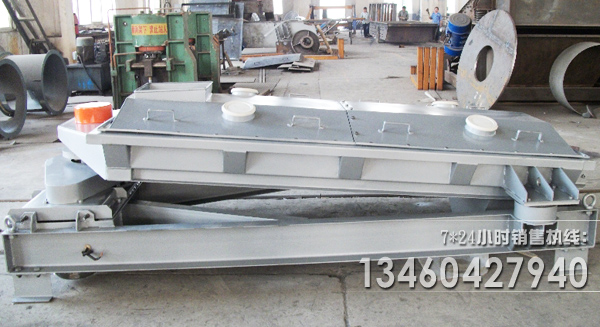

平面回轉篩圖片

使用廠家須知

（1）  平面回轉篩出廠前已将篩網裝妥，使用過程中的平面回轉篩篩網更換可自己更換。
（2）  平面回轉篩開機前，應先檢查平面回轉篩各壓緊螺栓的緊固程度，及平面回轉篩各料口的位置是否與接料器對正，並觀察振動電機是否能正常轉動及彈簧受力有無阻礙
，檢查各層篩網是否壓緊
。
（3）  當平面回轉篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通後觀察振動電機旋轉方向是否是順時針方向, (備注：否則應改變相序)運轉是否正常，有無異噪聲。
（4）  調節振動電機上下偏心塊的相位角，以适應各種物料篩分情況。
安裝調試操作步驟和安裝調試注意事項
1.  機器在安裝前，首先必須參照裝箱單檢查零部件是否齊全和損壞。
2.  一定要參照安裝圖進行安裝，其中支承底架一定要水平安裝在基礎上，基礎必須具有足夠的剛度和強度，來支承平面回轉篩（大顆粒尿素篩）的全部動負荷以及靜負荷。
3.  可利用篩箱耳軸吊運篩機，不可直接挂在激振器上吊運整個篩子。
4.  安裝篩機時，應確保篩箱與料鬥、料槽等一類非運動件之間保持最小75mm間隙。
5.  設備安裝後，篩面左右保持水平，否則，可在彈簧座與支承件間墊薄鐵片進行調整。
6. 彈簧必須處於垂直狀态，彈簧固定架固定在篩箱的耳軸上。
7.  平面回轉篩（大顆粒尿素篩）驅動方向定爲，站在給料端，面對物料流動方向，觀察電機位置，左手方爲左向驅動，右手方爲右向驅動。本平面回轉篩（大顆粒尿素篩）採用對稱設計，兩側均有皮帶輪。更換電機位置可實現改變左右驅動方向。
8.  確保V帶張力有充分的調整量，兩個皮帶輪端面調整在一個平面内。
9.  試車前必須用手（或其它方法）轉動激振器。轉動靈活，無卡阻現象時，方可開動機器。
10. 安裝調整結束後，應進行不少於2小時空載試運轉，要求運轉 平穩，無異常噪音，軸承最高溫度不超過75℃。
11. 用戶可根據現場使用情況，通過适當增減副偏心塊的數量、調 整振幅的大小，以達到理想的篩分效果。
