磷礦粉鏈闆式刮闆運料輸送機結構圖介紹

磷礦粉鏈闆式刮闆運料輸送機可分爲並列式及重疊式兩種，按鏈條數目及布置方式，可分爲單鏈、雙邊鏈、雙中心鏈和三鏈4種。刮闆輸送機可用於水平運輸，亦可用於傾斜運輸。沿傾斜向上運輸時，煤層傾角不得超過25°，向下運輸時，傾角不得超過20°，當煤層傾角較大時，應安裝防滑裝置。可彎曲刮闆輸送機允許在水平和垂直方向作2°～4°的彎曲

磷礦粉鏈闆式刮闆運料輸送機主要發展趨勢是：
1.大運輸量。已經發展到小時運輸能力高達1500t（80年代）3500t（90年代）的刮闆輸送機。
2.長運輸距離爲瞭減少採區階段煤柱的損失量，加大工作面的長度，刮闆輸送機的長度已經達到335米以上
3.大功率電動機。電動機的功率已發展到單速電機達525kW，雙速電機500/250kW。
4.壽命長。由於使用大直徑圓環鏈，增加瞭刮闆鏈的強度，延長瞭刮闆輸送機的壽命，整機過煤量高達600萬噸以上。

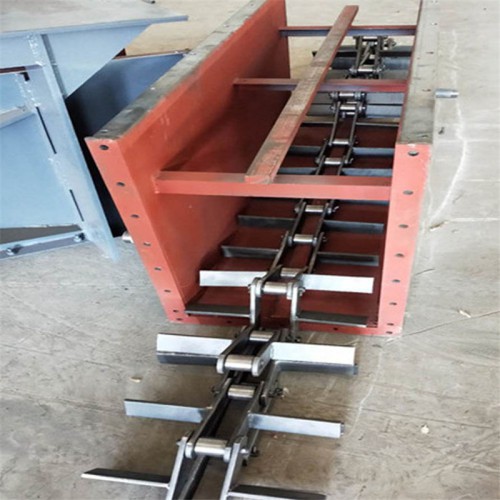

磷礦粉鏈闆式刮闆運料輸送機是一種在封閉的矩形斷面的殼體内，借助於運動著的刮闆鏈條連續輸送散壯物料的運輸設備。因爲在輸送過程中刮闆鏈條埋於被輸送的物料之中，故而稱埋刮闆輸送機。埋刮闆輸送機在水平輸送時，物料受到刮闆鏈條在運動方向的壓力及物料自身重量的作用，在物料間産生瞭内摩擦力。這種摩擦力保證瞭料層之間的穩定狀态，並足以克服物料在機槽中移動而産生的外摩擦力，使物料形成連續整體的料流而被輸送

刮闆輸送機是在垂直提升時，物料受到刮闆鏈條在運動方向的壓力，在物料中産生瞭橫方向的側面壓力，形成瞭物料的内摩擦力。同時由於下水平段的不斷給料，下部物料相繼對上部物料産生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而産生的外摩擦阻力和物料自身的重量，使物料形成瞭連續整體的料流而被提升。

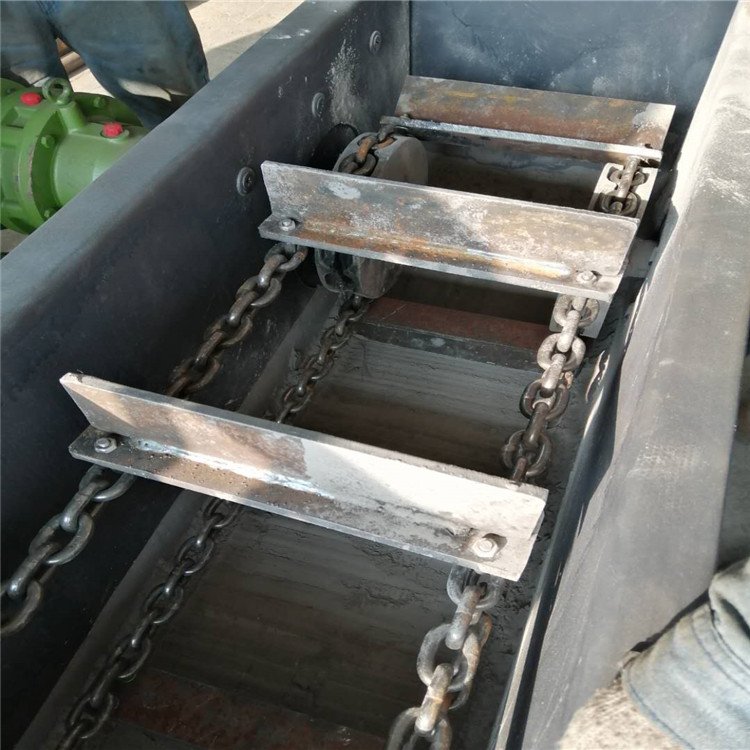

刮闆輸送機具有一定傾斜角度,能使刮闆在運行中切入物料的底部,保證刮闆輸送機正常運行,耐磨襯闆增強瞭(le)刮闆的耐磨性能,在不增加輸送機殼體成本的情況下,刮闆採(cǎi)用雙鏈結構,可以相應地增加輸送機的出力要求,節約瞭(le)殼體材料成本。
