水平式三軸橢圓振動篩

水平式三軸橢圓篩介紹

三軸橢圓水平振動篩是在橢圓振動篩的基礎上研發的一種新型篩機，由於他的激振力強
，振幅大，更好的處理的大塊物料，獲取理想成品。三軸驅動能使篩機産生理想的橢圓運動，它兼有圓振動篩和直線振動篩的優點，且橢圓軌迹、振幅可調，可根據實際物料狀況選擇振動軌迹， 對難篩分的物料更具優勢；

三軸橢圓水平振動篩兼備瞭傾斜式圓震動篩和水平式直線震動篩的各自的優點，具有透篩性好、處理能力大、安裝高度小的特點，是各種礦山、石礦場、移動式篩分站的理想設備。

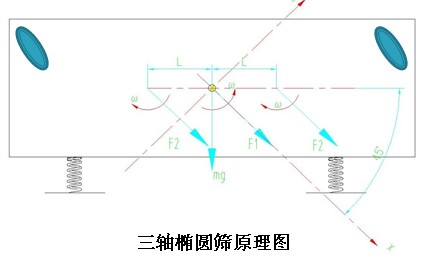

篩機工作原理

動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器（速比爲1），實現三根軸同速旋轉，産生激振力，激振器與篩箱高強度螺栓聯接，産生橢圓運動。物料在篩面上随篩機高速橢圓運動，迅速分層、透篩、向前，最終完成物料的分級。

技術優勢

• 1、處理能力大，篩分效率高；
• 2、篩機運行軌迹爲橢圓形，運動平穩，功耗低；
• 3、雙振幅（15-19mm）、振動方向角（30°-60°）、振動頻率（645-875r/min）可調，調整方便、簡捷；物料篩分順暢，不易堵孔、堵料。
  4、三軸驅動強迫同步激振，能使篩機獲得穩定的工作狀态，對要求處理量大的篩分尤其有利；
  5、三軸驅動改善瞭篩框受力狀态，減輕瞭單個軸承負荷，側闆受力均勻, 減少瞭應力集中點, 改善瞭篩框的受力條件,提高瞭篩機的可靠性和壽命，爲篩機的大型化奠定瞭理論基礎。
  6、由於其水平安裝，有效的降低瞭機組高度，能很好的滿足大、中型移動式篩分機組的需要。
  7、軸承稀油潤滑，有效降低瞭軸承溫度，提高瞭壽命；
  8、同樣的篩分面積，橢圓振動篩産量可提高1.3－2倍。

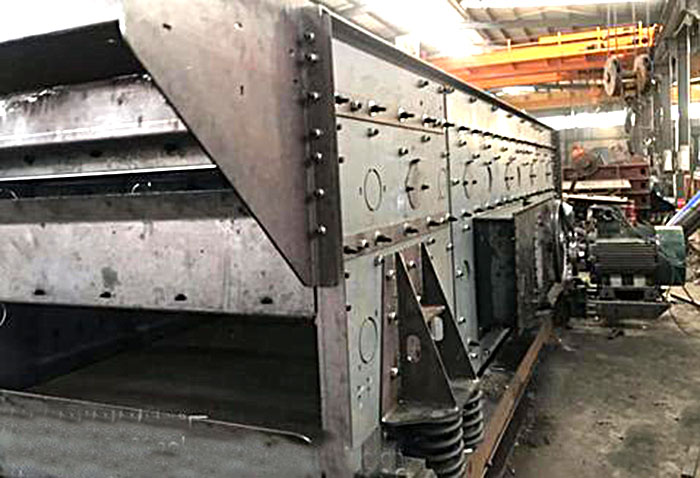

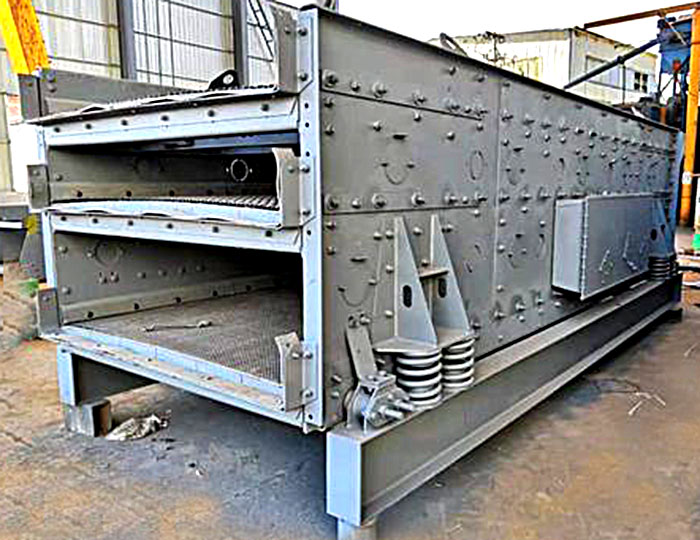

三軸橢圓振動篩圖片

技術參數

型号	篩面規格 寬*長（m*m）	篩面面積 m²	篩面		最大進料粒度 (mm)	雙振幅 (mm)	振動頻率(r/min)	處理能力(t/h)	電機功率	重量   （t）
			層數	篩網
2TYS1852	1.8*5.2	9.45	2	編織	150	14-18	645-875	120-250	22	7.6
3TYS1852	1.8*5.2	9.45	3	編織		14-18		120-250	30	8.7
2TYS1860	1.8*6.0	10.8	2	編織		14-18		160-320	37	9.2
3TYS1860	1.8*6.0	10.8	3	編織		14-18		160-320	37	11.2
2TYS2060	2.0*6.0	12	2	編織		14-18		200-385	37	10.5
3TYS2060	2.0*6.0	12	3	編織		14-18		200-385	45	12.3
2TYS2460	2.4*6.0	14.4	2	編織		14-18		240-462	45	13.2
3TYS2460	2.4*6.0	14.4	3	編織		14-18		240-462	45	15.1
