超聲波振動篩

超聲波振動篩介紹

      超聲波振動篩是繼旋振篩以來更爲的精細篩之一，是旋振篩的一種衍生産品
。利用高頻率低振幅的超聲振動波，從而抑制粘附、摩擦、平降、楔入等堵網因素，解決瞭強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題。
超聲波振動篩特點：

1） 優秀的篩分能力和更高的篩分精度，實現高精度篩分，篩分精度可提高1—70%，産量可提高0.5—10倍。
2） 不需要橡膠球清網，杜絕橡膠磨損引起的再污染。
3） 真正解決強吸附性、易團聚、高靜電、輕比重物料的篩分難題。
4） 保證所篩分物料的特性不變。
5） 數字信号輸入，實現頻率自動跟蹤。

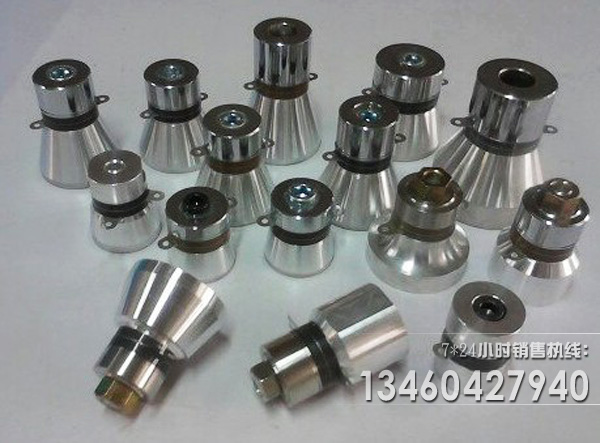

6） 換能器能量轉換效率高（達到國外同行标準）。
7） 24小時連續工作，控制電源和換能器不需降溫（達到國際同類産品标準）。
8） 換能器與篩網採用螺扣連接，便於拆裝、清潔。
9） 分離式結構，具有共振環，效果好，篩網壽命長。
10） 能篩分25µm的粉粒，能過濾10µm的液體。
11） 有效防止篩網堵塞，難篩分的物料也幾乎不會堵塞網孔。能夠控制較窄的粒度範圍。

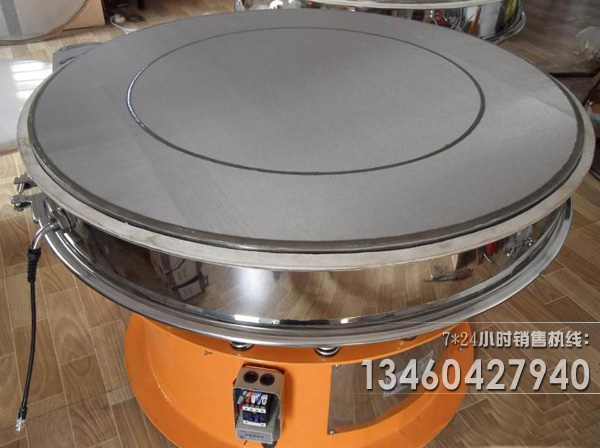

12） 粘接式篩網固定網架，無污染，無死角，受力均勻，更換方便。

工作原理圖

超聲波振動篩工作原理介紹：

超聲波振動篩工作原理動畫視頻

超聲波振動篩是将220V、50Hz或110V、60Hz電能轉化爲18KHz的高頻電能，輸入超聲換能器，将其變成18KHz機械振動，從而達到高效篩分和清網的目的。該系統在傳統的振動篩基礎上在篩網上引入一個低振幅
、高頻率的超聲振動波（機械波），以改善超微細分體的篩分性能。特别适合高附加值精細分體的用戶使用。

參數結構圖紙

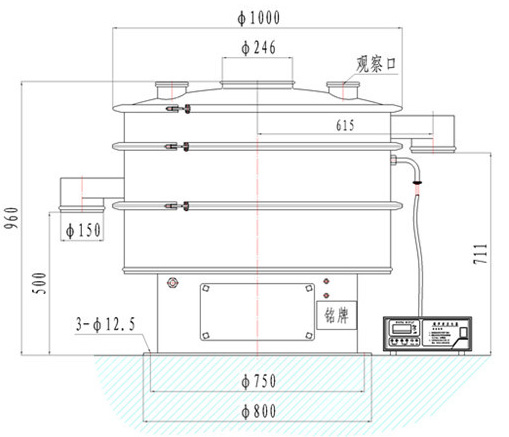

超聲波振動篩結構圖紙

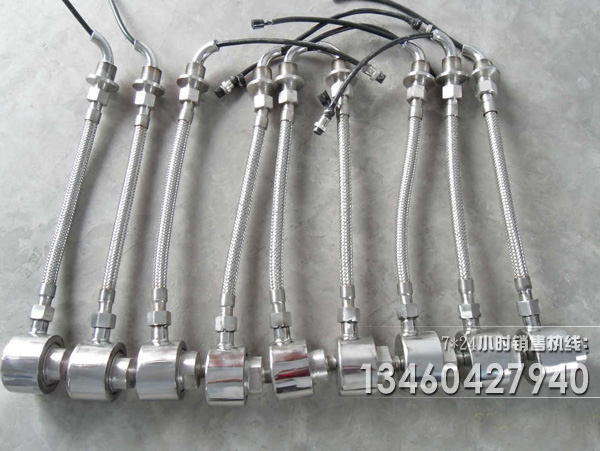

超聲波振動篩主要由超聲波諧振電源、高頻連接線、連接器、振蕩器、超聲波網架、篩網組成。

超聲波振動篩各型号技術參數表

型号		CSB-600	CSB-800	CSB-1000	CSB-1200
有效篩面直徑		φ540	φ730	φ900	φ1100
有效篩分面積 (mm)		0.2289	0.4183	0.6359	0.9499
篩網規格		100～500目/吋
層數		1-2	1-2	1-2	1-2
功率(Kw)	振動電機	0.25	0.55	0.75	1.1
	普通電機	0.75	1.1	1.5	1.5

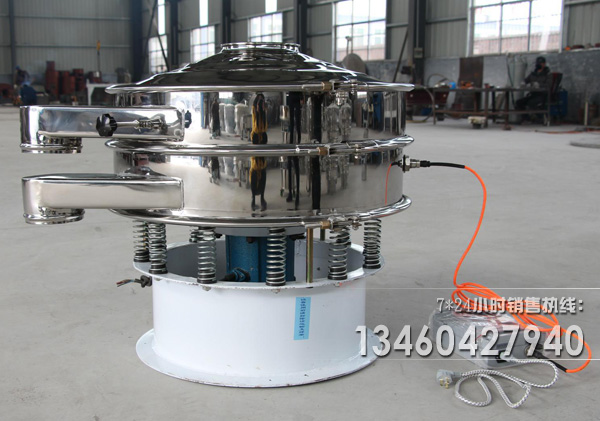

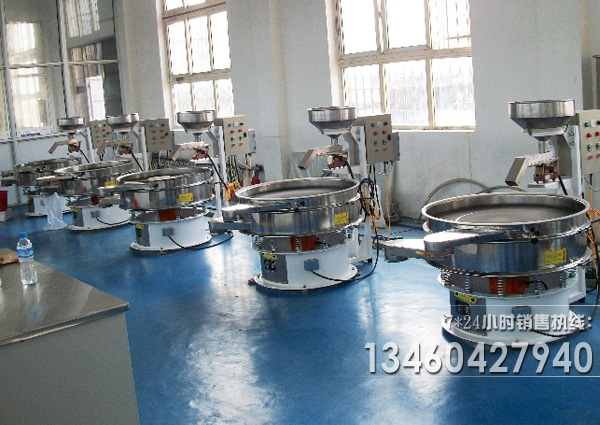

超聲波振動篩圖片

超聲波振動篩使用說明

一、超聲波振動篩的安裝、調試
  1、取下運輸固定卡子，由於篩機的底框和振動體是通過彈簧連接的，因此在運輸時通過運輸固定卡子将超聲波振動篩的上、下部固定爲一整體，以免将超聲波振動篩的上部和彈簧損壞掉，在進入安裝現場安裝好後，須将運輸固定卡子取下來方可使用
，嚴禁未取固定卡子試機
、使用。
  2、按照（參照附圖1）設備各部位名稱圖，仔細檢查有無異常，如有異常請與我公司聯系。
  3、安裝時應将篩機放在水平的基礎上，在不打基礎的場合下，應在工作台和機座之間敷設防振橡膠闆
。
  4、振動電機及篩機内的電纜線在工作時經受著劇烈的振動，爲瞭安全生産須接标準地線。

  5、超聲波振動篩每層都可以做360°旋轉，松開鎖緊環螺栓，調整好每層出料口所需位置，然後上緊鎖緊環螺栓，上緊方法是一邊上螺帽，一邊用木棒或橡膠錘錘擊鎖緊環外圓周邊，直至錘擊沒有松動聲爲止。

 安裝超聲波振動篩探頭視頻

二、超聲波振動篩的試運行
  1、閉合電源開關，進行20-30分鍾空運轉，電機轉向須按照超聲波振動篩機座上标的紅色箭頭方向運轉，如方向不對，請調整三相電源。
  2、應確認振動電機在額定電流内運轉，在開始運轉時，特别是在低溫場合，電流會略高，但在20-30分鍾内，就減少到額定電流值内。
  3、篩機在工作時不得有異常聲音發生，如有異常聲音，要迅速停機並進行檢查，異常聲音的發生一般是由緊固件松動造成的，特别是在運輸或分解後再組裝時，要十分注意各部件的緊固，篩機在起動和停機時有瞬間的共振區（1-2秒鍾），此時振幅和噪聲會明顯增大，屬正常現象。
  4、篩機空運轉正常後，可将少量的物料通過進料口投入篩機，而後慢慢增加到所需和所能承受的給料量，此時應根據網面出料情況進行重錘的調整，使篩機的效率達到最佳狀态。
  5、該系列篩機一般物料不配備彈跳球裝置，即可滿足篩分要求，特殊物料需要配置彈跳球裝置另行設計安裝，此時篩機噪音會有所增加。
三、超聲波振動篩日常檢查及保養
  1、仔細檢查篩機各個結合處的緊固螺栓有無松動
，鎖緊環是否鎖緊，如有松動繼續運轉會造成篩機損壞。
  2、仔細檢查振動電機到電源開關的接線有無磨損，更換電纜時要使用氯丁耐振電纜，檢查接地線是否良好
，嚴禁振動電機缺相運轉。
  3、定期檢查電機有無異常聲音和異常發熱現象，電機軸承部分的溫度極限比環境溫度高40℃,如不正常要加3号锂基脂潤滑油或更換軸承，電機的拆裝維修應由具有專業知識的技術人員操作。
  4、每天檢查篩網是否張緊，網面是否破損，如有破損要及時換網。
  5、篩機每次使用完畢一定要把内部清理幹淨
。
四、超聲波振動篩的篩網更換
  1、發現篩網破損，需要更換新篩網時，應先把外部鎖緊環上的螺栓松開，然後取下篩框
，拿出篩
  網架，去掉橡膠密封圈、緊固環，取掉破損篩網。
  2、換新篩網時，按1倒序重新裝上即可，篩網一定要平整緊固，外部鎖緊環上的螺栓一定要上緊，在上螺栓的同時要用橡膠錘或木棒錘擊鎖緊環外圓周邊，直至錘擊沒有松動聲爲止，使鎖緊環和篩框緊密結合。
五、設備的養護
  1、設備運轉時要定期加油，每周加油兩次。（3号锂基脂潤滑油）振動電機在運行1500小時後應檢查並清洗油封、軸承，若有嚴重損傷時要立即更換。
  2、每三個月要進行一次小修和維護，6-12個月進行一次大修，檢修時要檢查各緊固件有無損傷、松動。
  3、定期檢查電纜線（2-3個月換一次電機引線）。
