滾筒篩

滾筒篩簡介

      滾筒篩研發出處是以河沙、黃沙大批處理的一種分級設備，所以也叫滾筒篩沙機，經過全有廠家的多年改良改造，也可使用於石料廠、礦山、冶金、建材、公路、鐵路、水利、化工等多個行業，粒徑小於300mm以下固體物料都可以加工生産。

      滾筒篩特點介紹：

（一）篩分效率高 因設備設有闆式清篩機構
，在篩分過程中，不管進入分離篩的物料多粘、多濕、多雜，通過清篩機與篩體的相對運動，永遠堵塞不瞭篩網，從而提高瞭設備的篩分效率。
（二）工作環境好 整個篩分機構均設計在密封防塵罩内
，徹底消除瞭篩分過程中的粉塵飛揚現象
，從而改善瞭工作環境。
（三）設備噪音低 設備在運行中，物料與旋轉篩網所産生的噪音完全由密封防塵罩隔離，使噪音無法傳遞到設備外部，從而降低瞭設備噪音。
（四）使用壽命長 設備篩網是由若幹個圓環狀扁鋼組成，規格爲16mm×12mm，其截面積遠遠大於其它分離設備篩網的篩條截面積故而使用壽命得到提高。
（五）檢修方便 設備密封防塵罩兩側設備觀察窗口，工作時工作人員可随時觀察設備運行情況，在密封罩端部和清篩機機構側面設有檢修快開門口，在設備定期檢修時十分便利，不影響設備的正常運行。

滾筒篩工作原理

滾筒篩工作原理動畫

當物料進入滾筒裝置後，由於滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下産品）經滾筒後端底部的出料口排出，不合格的物料（篩上産品）經滾筒尾部的排料口排出。由於物料在滾筒内的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理構造幾乎相同，是人們對它的認識和叫法上存在差異。

滾筒篩結構圖紙

滾筒篩結構圖紙

滾筒篩分機由電機、減速機、滾筒裝置
、機架、密封蓋、進出料口等部分組成。滾筒裝置傾斜安裝於機架上。 電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動
。

重型無軸滾筒篩試機視頻

滾筒篩圖片

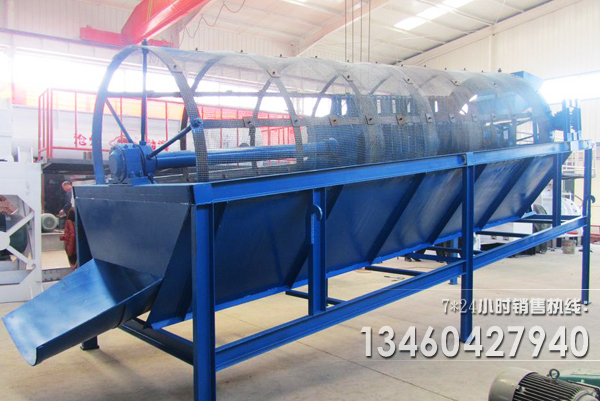

有軸滾筒篩圖片

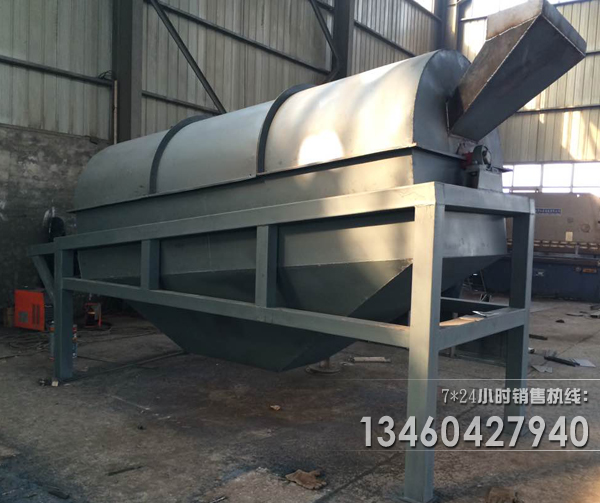

全封閉滾筒篩圖片

無軸重型滾筒篩圖片

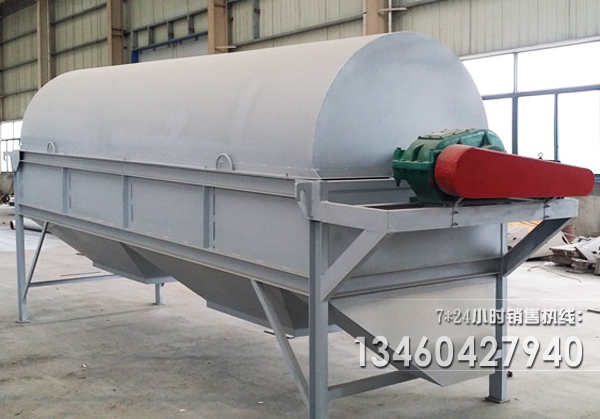

輕型滾筒篩圖片

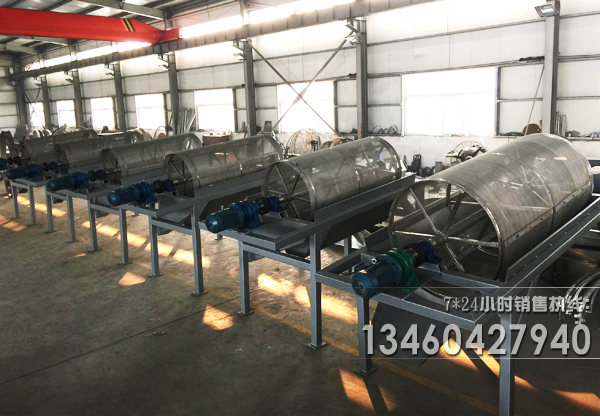

接觸物料不鏽鋼滾筒篩圖片

滾筒篩沙機圖片

多層無軸滾筒篩圖片

和振動篩優缺點

1、篩分方式不同
振動篩與滾筒篩都屬於篩分設備，當兩者的篩分方式不同：
振動篩是利用振動電機産生的激振力進行篩分的，屬於振動篩分，常用的礦用振動篩有圓振篩、直線篩等。
滾筒篩是另一種篩分形式，在篩分過程中，設備不會出現振動，但一般電機和減速機會通過軸承帶動滾筒轉動起來，物料在滾筒内因滾筒的轉動從高到低通過篩網，並将其成功篩選出來，屬於滾動篩分。
2、外形和結構不同
兩者在外形上有很大不同，很容易就能分辨出來。
滾筒篩：就是一個圓筒，圓筒外表用一層或多層，或幾段篩網來增加篩分規格，滾筒篩體積一般較大，主要有電機、減速機、滾筒裝置、篩網、機架、密封蓋、進出料口組成，滾筒裝置處一定會加鋼圈以防滾筒篩變形。
3、工作原理不同
滾筒篩
滾筒裝置傾斜安裝於機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置後，由於滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，合格物料（篩下産品）經滾筒後端底部的出料口排出
，不合格的物料（篩上産品）經滾筒尾部的排料口排出。

直線振動篩
利用振動電機激振作爲振動源，使物料在篩網上被抛起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網産生數種規格的篩上物、篩下物，分别從各自的出口排出。

圓振動篩
篩面固定於篩箱上，篩箱由彈簧懸挂或支承，主軸的軸承安裝在篩箱上，由帶輪帶動而高速旋轉。偏心配重盤安裝在主軸上
，随主軸轉動産生離心慣性力
，使篩箱形成近似圓形軌迹的振動

4、分類不同
滾筒篩根據篩網層數不同，可分爲單層、雙層和三層振動篩。這一點振動篩也類似，根據篩面層數可分爲單層、雙層、三層和四層振動篩。
根據滾筒篩電機處是否與軸承連接，可分爲有軸滾筒篩和無軸滾筒篩。
根據振動篩篩面運動軌迹不同，可分爲圓振動篩和直線振動篩，上面已介紹過。
5、産量和适用場合不同
滾筒篩産量大、壽命長，适合大産量要求使用.
直線振動篩産量小，适合篩選細規格的物料。
圓振動篩産量大，适合中大型生産線大産量要求使用。
由於振動篩和滾筒篩的篩分方式不同，故它們擅長篩分的物料也不同：
（1）含石頭多、石頭較大的情況下，物料粘性較大的，因振動篩振動力度大，選擇使用振動篩效果更好。
（2）對於粉塵類、顆粒小的物料篩分卻是振動篩的弱點，使用滾筒篩的篩分效果會更好。
（3）篩分幹性物料選擇使用振動篩不易堵孔，篩分效果更好。
6、篩分精度不同
振動篩是以振動電機爲振動源的篩分設備，因此篩分精度高，滾筒篩是一種高産量的篩分設備，而篩分精度沒有振動篩高。
7、堵料情況不同
對於滾筒篩，物料在滾筒内的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。對於圓振動篩，物料在篩面上呈抛物圓形軌迹運動，使物料盡可能的分散從而提高瞭物料彈跳力，且卡在篩孔中的物料也可以跳出，減少瞭堵孔現象。
振動篩和滾筒篩分别有各自的工作方式和篩分原理，一些原材料可以通過它們進行篩分，但不同的場地和不同的物料要求，應選擇适合的篩分機械，以達到好的篩分效果。
